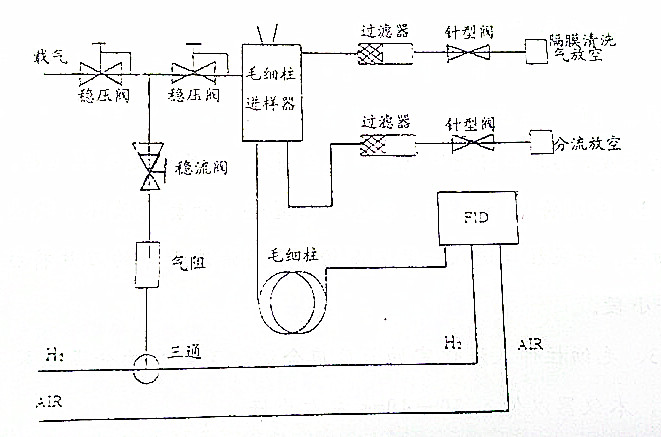

gc-2001型氣相色譜儀配有專用的毛細管柱進樣器，其氣路流程圖如圖所示：

氣相色譜儀毛細管柱頭采用穩壓調節，由壓力表顯示柱頭壓，據此可調節毛細管的線速。

隔膜清洗，可防止高靈敏度時，硅膠墊流失造成出鬼峰，由氣路面板上的針型閥調節流量。

分流閥也在氣路面板上，為針型閥，可調節分流流量大小。

分流流量，隔膜清洗流量可用皂泡流量計實測。

FID檢測器補充氣，在穩壓閥后，通過氣阻及穩壓閥引入，在氫氣穩流閥后，通過三通和FID檢測器的氫氣氣路相連，調節板上的尾吹調節閥，可調節補充氣流量。

毛細管色譜柱的安裝

1、毛細管柱安放在色譜柱支架上，二色譜柱支架則由螺母固定在柱室內側的網罩螺母上。首先色譜柱安裝在支架臂上，調節支架桿的長度，使其正好能牢固地安放色譜柱，然后固定支架在柱箱中。

2、分別將M6柱螺母、推墊、石墨墊（外套金屬環）順次裝入毛細柱。如果柱口進入一些石墨粉，應用清洗干凈的刀片將柱端截去一小段。

3、毛細柱伸入汽化室的長度應合適，否則影響分離效果及重現性，gc-2001型氣相色譜儀以伸入30-40mm左右為好。

4、毛細柱伸入FID檢測器位置：將毛細柱向上伸，碰到噴嘴基座后，向下退少許即可（2mm左右）。

5、先用手堅固柱螺母，再用扳手輕輕旋緊1/2左右即可。

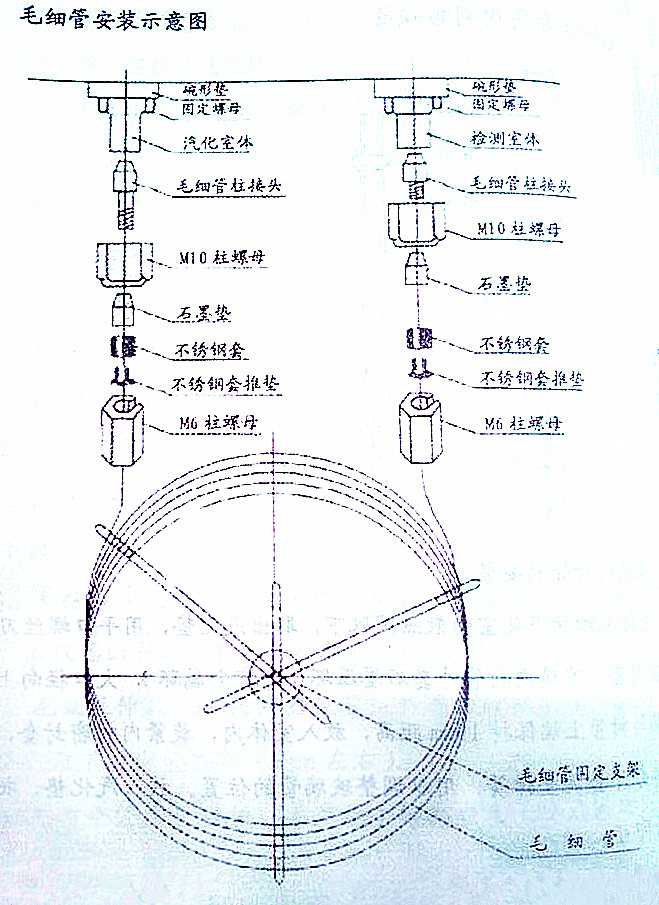

氣相色譜儀毛細管安裝圖：
