一、方法概述：

      隨著人們生活水平的不斷提高，對生活環境的要求越來越高，室內空氣質量也越來越引起人們的關注，為了控制和監測民用建筑工程的室內空氣質量，國家制定了GB50325-2001《民用建筑工程室內環境污染控制規范》，規范規定采用氣相色譜法測定苯和TVOC的含量。TVOC是指：在一般壓力條件下，所測得的空氣中沸點低于或等于250℃的揮發性有機化合物的總量。

主要操作流程：采用專用大氣取樣儀在要檢測的地點以500ml/min的流量通過Tenax管取樣20分鐘（苯使用活性碳管），此過程稱為吸附。然后把此Tenax管放入解吸儀中，此過程稱為解吸。解吸出來的樣品由載氣帶入色譜柱，經色譜柱分離后進入檢測器，然后通過色譜專用工作站進行數據的采集和處理。

二、執行標準：

GB50325-2001《民用建筑工程室內環境污染控制規范》（2006年版）

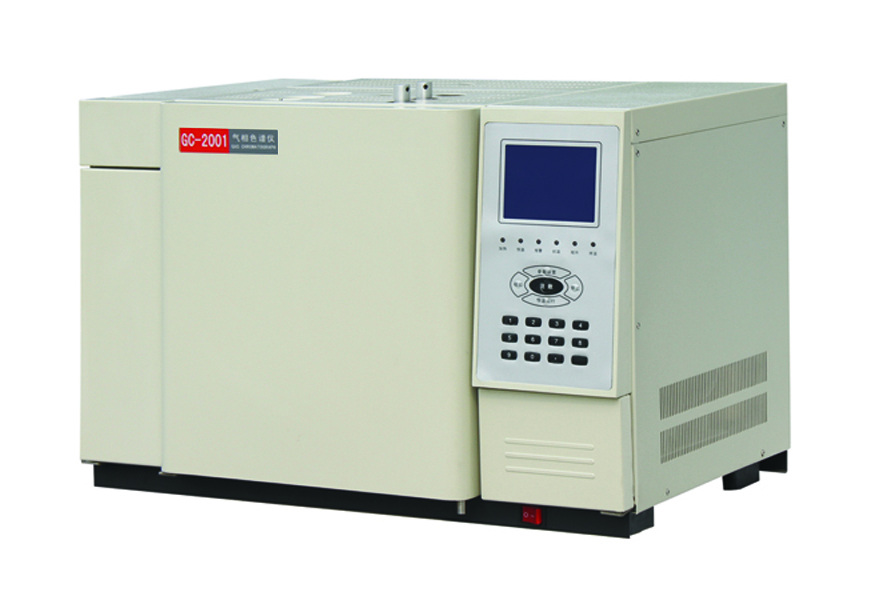

三、GC-2001室內空氣質量TVOC/苯檢測氣相色譜儀性能指標：

檢測下限：采樣量為10L時檢測下限為0.5ug/m3

線性范圍：≥107

四、GC-2001室內空氣質量TVOC/苯檢測氣相色譜儀儀器成套性:

1. GC-2001氣相色譜儀主機

2. TVOC專用工作站帶反控

3. 專用毛細管色譜柱

4. 大氣采樣器

5. TENAX吸附劑

6. 活性炭吸附管

7. TVOC專用標樣

8. 苯專用標樣

五、氣相色譜儀主要技術指標:

 1．柱箱溫度指標：

◎柱箱溫度范圍：室溫上15°C～399°C（增量1°C）

◎柱箱控溫精度：±0.1°C（200°C時測）

◎柱箱程序升溫：8階程升

◎程升速率設定：0.1°C～40°C/min（增量1°C），200°C時測

◎各階恒溫時間：0～655min（增量1min）

2．進樣器、檢測器、熱解吸室溫度指標

◎1）溫度范圍：室溫上15°C～399°C（增量1°C）

◎2）控溫精度：±0.1°C（200°C時測）

3．火焰離子化檢測器（FID）

◎收集采用圓筒型結構，石英噴口

◎檢測限：≤3×10-12g/s（正十六烷/異幸烷）

◎基線噪聲：5×10-14A

◎基線漂移：≤2×10-13A/30min

◎線性：≥107

4．GC-2001室內空氣質量TVOC/苯檢測氣相色譜儀其他參數：

儀器尺寸：寬690×深470×高 420

重量：47Kg

5.   儀器使用要求:

◎電源電壓：220V～±22V 50Hz±0.5Hz

◎額定功率：＜1800W

◎環境溫度： 5°C～ 35°C

◎相對濕度：≤85%

◎儀器安放場合不得有腐蝕性氣體及有影響正常工作的電場或磁場存在，儀器安放工作臺應穩固，不得有振動。離氫氣瓶2m以內不得有電爐和火種。

室內空氣專用色譜工作站

軟件說明：

（1）參比峰功能：可將未能識別的峰，自動以甲苯計，無需人工計算

（2）溫度和大氣壓的校準功能：直接輸入采樣時采樣點的溫度和大氣壓，系統會自動將空氣樣品中的各組濃度換算成標準狀態下的濃度，無需人工計算

（3）空白扣除功能：可以直接扣除空氣空白樣品的量

（4）多種校準曲線功能：可選擇雙對數校準曲線

硬件性能：

◆ 通訊接口：COM接口       ◆

◆分辨率：±1μv              ◆輸入電平范圍：-5mv至 1v

◆采樣頻率：高20次／秒    ◆ 動態范圍：106

◆積分靈敏度：1μv ·sec      ◆線性度:＜±0.1%

◆重現性：0.06%

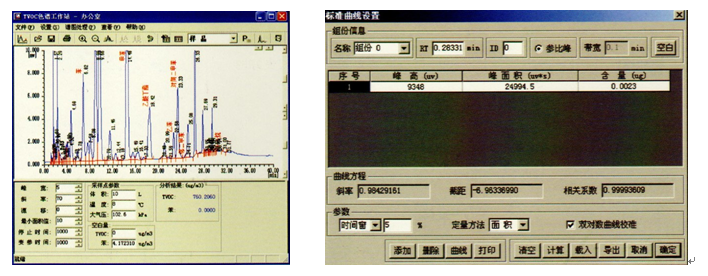

軟件操作界面

方法應用實例

解析條件：解吸溫度250℃    解吸時間5min     清掃氣流量50ml/min     載氣 N2

氣相色譜儀分析條件：

汽化溫度  250℃     檢測溫度 250℃

柱爐溫度 50℃保持10min然后5℃/min升到250℃      色譜柱 50m×0.53mm×1.0μm

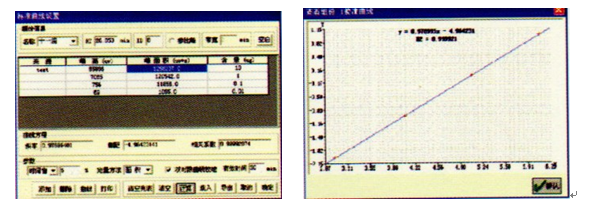

TVOC 標準曲線圖（以十一烷為例）

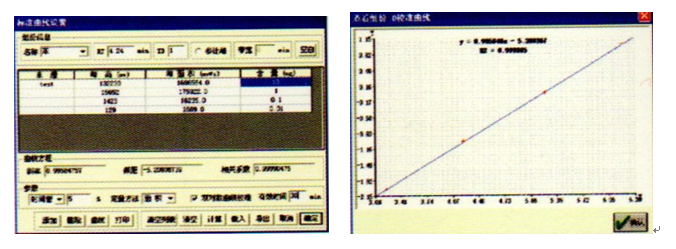

  苯的標準曲線圖

標樣譜圖

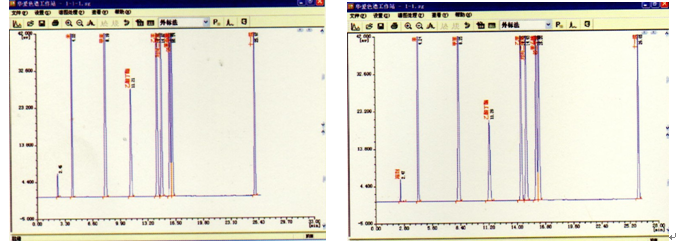

1﹟標樣直接進樣譜圖   1﹟標樣解吸進樣譜圖

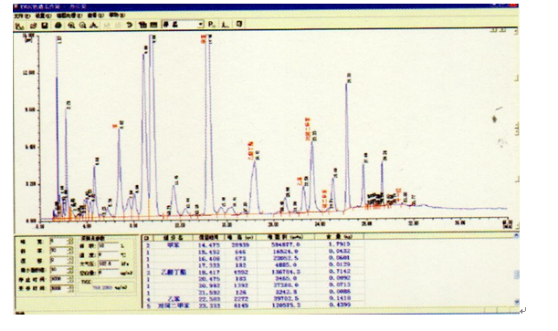

 樣品譜圖
