gc-6890型氣相色譜儀由主機和檢測器及控制器、數據處理或色譜工作站構成。

主機可分兩大部分：中間部分位柱室及檢測器、進樣器等，右方為電器部分和氣路部分。

1、氣路部分：

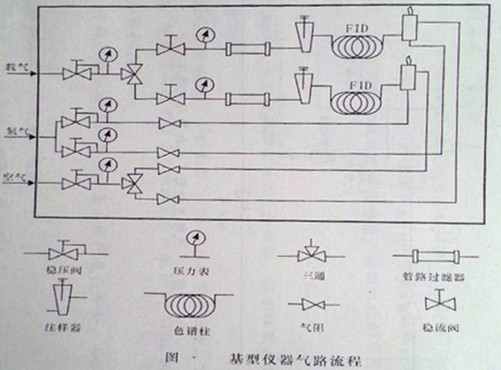

接成填充柱時，氣路流程見圖一，載氣由穩流閥調節，壓力表指示均帶有流量曲線圖，內部穩壓閥出廠時已定值完畢，一般不要調節此閥。

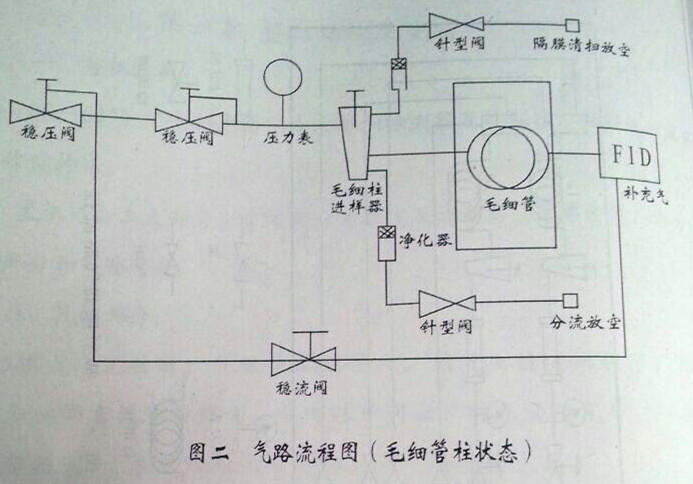

接成毛細管柱時，氣路載氣流程見圖二所示。

載氣由穩壓閥調節，用壓力表顯示毛細管柱柱頭壓，通過測試計算可以方便得知毛細管柱的柱后流量。分流由針型閥調節，隔膜清掃氣由針型閥調節，這兩個流量可在面板前非常容易測得，檢測器補充氣由穩壓閥調節。

2、柱室

gc-6890型氣相色譜儀采用大容積柱室，上按爐門按鈕，可打開柱室，室內由風扇、電爐絲、感溫鉑絲、不銹鋼室體組成，右上方有排氣和進氣裝置。柱室須降溫或近室溫操作時，由微機控制后開門的角度，控制進風量。

3、汽化室

填充柱及毛細管進樣器分用兩個加熱體，位于柱室左上方。

4、檢測器

儀器可同時配置3個檢測器，F(xiàn)ID位于柱室右上方，TCD位于柱室右后上方，儀器預留檢測器口可根據需要加裝ECD、NPD、FPD等。
