一、整機結構

GC-2001型氣相色譜儀由主機和檢測器及控制器、數據處理或色譜工作站構成。

主機可分三大部分：左方為氣路部分，中間部分為柱室及檢測器、進樣器等，右方為電氣部分。

       1、氣路部分：

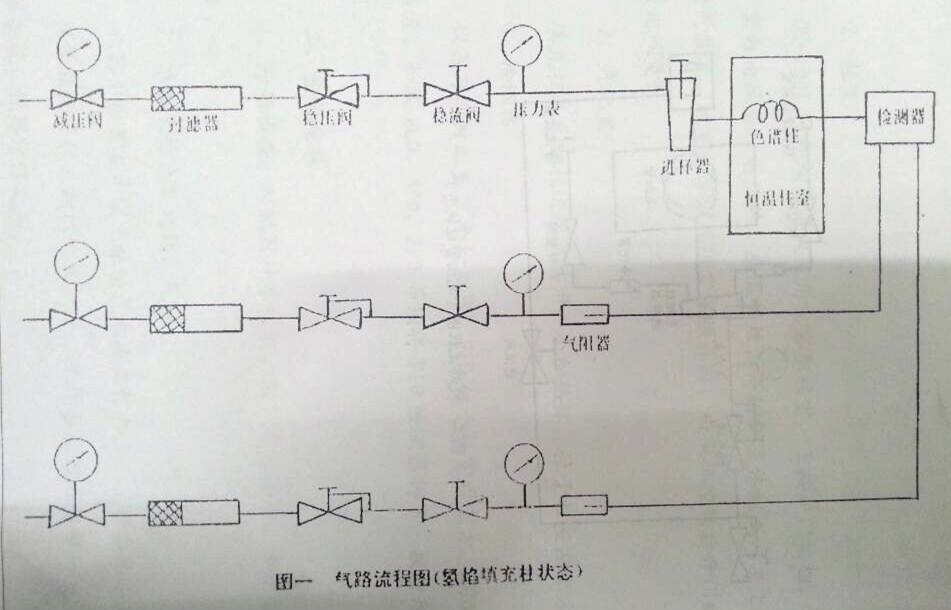

接成填充柱時，氣路流程見圖一，載氣由穩流閥調節，壓力表指示均帶有流量曲線圖，內部穩壓閥出廠時已定值完畢，一般不要調節此閥。

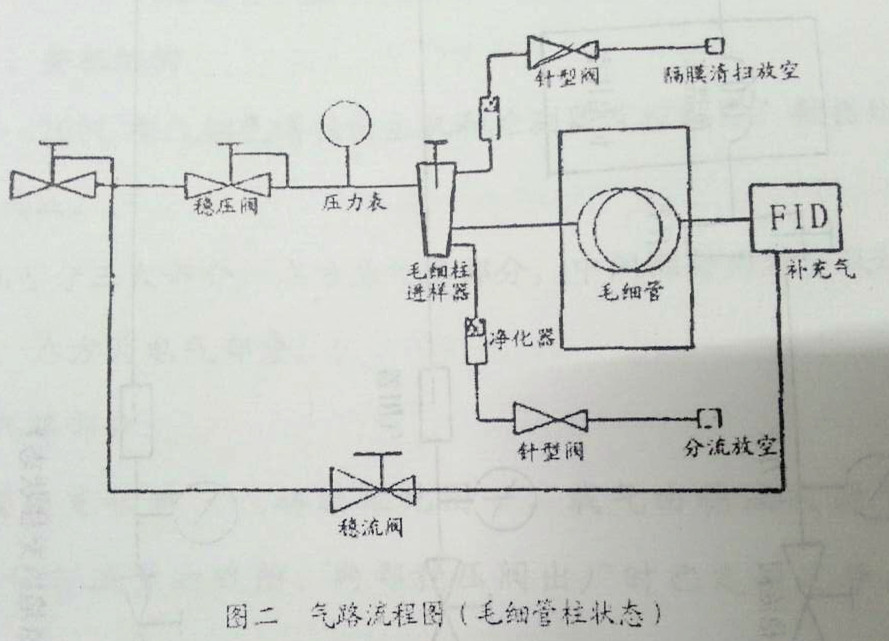

接成毛細管柱時，氣路載氣流程見圖二。

載氣由穩壓閥調節，用壓力表顯示毛細管柱柱頭壓，通過測試計算可以方便得知毛細管柱的柱后流量。分流由針型閥調節，隔膜清掃氣由針型閥調節，這兩個流量可在面板前非常容易測得，檢測器補充氣由穩流閥調節。

       2、柱室

 GC-2001型氣相色譜儀采用大容積柱室，上按爐門接缸，可打開柱室,室內由風扇、電爐絲、感溫鉑絲、不銹鋼室體組成，左上方有排氣和進氣裝置。柱室須降溫或近室溫操作時，由微機控制后開門的角度，控制進出風量。

       3、汽化室

填充柱及毛細柱進樣器共用一個加熱體，位于柱室左上方。

       4、檢測器

      儀器可同時配置2個檢測器，FID位于柱室右上方，TCD位于柱室右后方，如裝ECD、NPD、FPD等須將FID檢測器拆下，換上所需檢測器即可。

二、整機安裝

    1、開葙檢查：對照附件單檢查，附件是否齊全，如有誤應爭廠家聯系。

    2、準備工作臺及電源、氣源

        儀器應放置在牢固無振動或木質工作臺上，工作臺面應留有足夠空間，以便放記錄儀、數據處理機等，工作臺后部應留有一定空間以備于氣路安裝、儀器維修之用。

電源應能承受3KW以上功率，主機配電最好單獨配置，和數據處理機、氫氣發生器、記錄儀等等分開，以避免相互干擾。

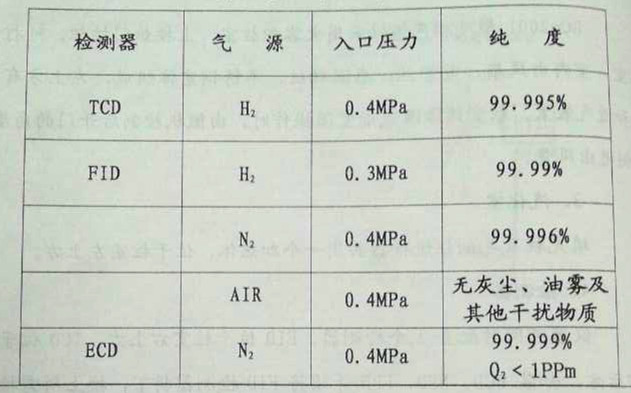

 各種檢測器對氣承要求不甚一樣，可參見下表。

3、用萬用表兆歐檔測量儀器絕緣。主要測量主機電源、記錄儀電源、色譜擻據處理機電源對其機殼絕緣，應大于2 0MΩ。

       4、色譜柱安裝

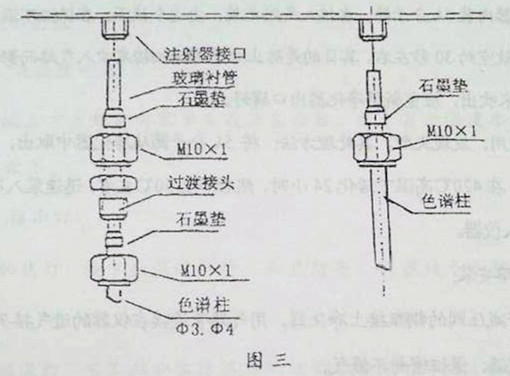

       (1)不銹銅色譜柱安裝（參見圖三）

儀器所配置的注射器、檢測器接口（色譜柱入口及出口）位于柱恒溫箱頂部，色譜柱密封結構及安裝方法見圖。連接檢測器、色譜柱、注射器的接頭為M10 x 1分制螺紋。玻璃內襯管長度為115 mm，一端變徑。

      先將玻璃內襯管變徑端放入過渡接頭護套中，放上石墨墊，用兩個扳手，一個扳手固定室體，一個扳手將柱頭緊在室體上。此時，石墨墊將接頭與室體緊緊密封，須要清洗玻璃襯管時，可拆下柱接頭清洗。

(2)玻璃填充柱安裝

 將圖三過渡接頭以上部分去掉，在玻璃柱上套上石墨墊及M10 x1螺帽，將柱子插入進樣器和檢測器頂部，旋緊螺帽即可。

     如不銹鋼柱接成柱頭進樣，其柱子尺寸同玻璃柱，安裝方法亦同玻璃柱。

     注意：在填充柱分析時，應將氣路面板上載氣Ⅱ、尾吹。分流調節、清掃調節閥關閉。

(3)毛細管柱安裝參見第五章

注意：在毛細管分析時應將填充柱載氣氣路關閉。（調節面板上閥順時針到底），或?qū)⒅鳈C側接填充柱進樣器的二通用螺帽密封。

       5、凈化器的安裝：

       凈化器內裝5A分子篩，在接八氣路之前，要逐個試漏，在保證不漏氣時，將凈化器出口放空約30秒左右，其目的是防止分子篩的細粉末吹八氣路而影響儀器性能。若有粉末吹出，應重新將凈化器出口堵好。

       長期使用，發現失效，其處理方法：將5A分子篩凈化器中取出，放入干凈的馬夫爐內，在420℃高溫下活化24小時，然后降至50℃左右，迅速裝入凈化器中，然后再接入儀器。

       6、氣路安裝：

將裝好減壓閥的鋼瓶接上凈化器，用氣路管連接在儀器的進氣接頭上。連接后用肥皂水試漏，保證密封不漏氣。

使用氫氣時—定要杜絕外界火種。

注意：儀器與氣源相連時，最好使用紫銅管或不銹鋼管，若管路未經清洗，應用丙酮沖洗管路內壁，后用無水乙醇脫干，或通入20ml/min氮氣用酒精噴燈逐處燒干。如用四氟管等由于易老化出現露氣，要經常性的檢測、維護。

7、連接地線

     用配件中的組合地線，將儀器主機、數據處理機、記錄儀等相連后與大地線牢固連。
